Nelle moderne reti di telecomunicazione, la fibra ottica rappresenta il mezzo trasmissivo predominante grazie alla sua elevata banda passante e all'immunità ai disturbi elettromagnetici. Tuttavia, la posa delle infrastrutture di rete richiede spesso la connessione di più segmenti di fibra.

La giunzione è l'operazione con cui si uniscono stabilmente due estremità di fibra ottica per garantire la continuità del segnale luminoso. L'obiettivo principale di una giunzione è ridurre al minimo la perdita di inserzione (attenuazione) e la riflessione del segnale (return loss).

Tipologie di Giunzione

Esistono due macro-categorie per giuntare le fibre ottiche: la giunzione a fusione (permanente) e la giunzione meccanica (semi-permanente o temporanea).

Giunzione a Fusione (Arc Fusion Splicing)

È il metodo più diffuso, affidabile e performante. Consiste nel saldare letteralmente i due filamenti di vetro sfruttando un arco voltaico generato da una macchina chiamata giuntatrice a fusione.

• Processo: Le fibre vengono allineate millimetricamente e i core (nuclei) vengono fusi insieme ad altissima temperatura.

• Attenuazione tipica: Molto bassa, compresa tra 0,01 dB e 0,05 dB.

• Vantaggi: Massima affidabilità nel tempo, riflessione quasi nulla, ideale per reti a lungo raggio (backbone) e FTTH.

• Svantaggi: Richiede attrezzature costose e personale specializzato.

Giunzione Meccanica

Questo metodo non fonde le fibre, ma le allinea geometricamente all'interno di un piccolo supporto plastico o metallico di precisione.

• Processo: Le estremità delle fibre vengono bloccate meccanicamente testa a testa. Per ridurre il salto di indice di rifrazione tra il vetro e l'aria, si utilizza un gel per il corrispondimento dell'indice (index-matching gel).

• Attenuazione tipica: Compresa tra 0,1 dB e 0,3 dB.

• Vantaggi: Economica nei costi di avviamento, non richiede energia elettrica, ideale per riparazioni d'emergenza o installazioni rapide.

• Svantaggi: Maggiore attenuazione, degrado del gel nel tempo, non adatta per tratte ad altissime prestazioni.

Fasi Operative della Giunzione a Fusione

Per ottenere una giunzione a regola d'arte (in particolare quella a fusione), è fondamentale seguire una procedura rigorosa divisa in quattro fasi:

[Sguainatura] ➔ [Pulizia] ➔ [Taglio (Cleaving)] ➔ [Fusione e Protezione]

1. Sguainatura (Stripping): Rimozione del rivestimento protettivo esterno in polimero (coating) per mettere a nudo il vetro (cladding e core) per circa 3-4 cm, utilizzando una pinza spellafili calibrata.

2. Pulizia: Pulizia accurata della fibra nuda con alcol isopropilico ad alta purezza (99%) e marza specifica priva di filacci, per eliminare qualsiasi residuo di acrilato o polvere.

3. Taglio (Cleaving): È la fase più critica. Si utilizza una taglierina di precisione (cleaver) per ottenere un taglio perfettamente ortogonale all'asse della fibra. L'angolo di taglio deve essere tassativamente inferiore a 1° (ideale $< 0.5^\circ$).

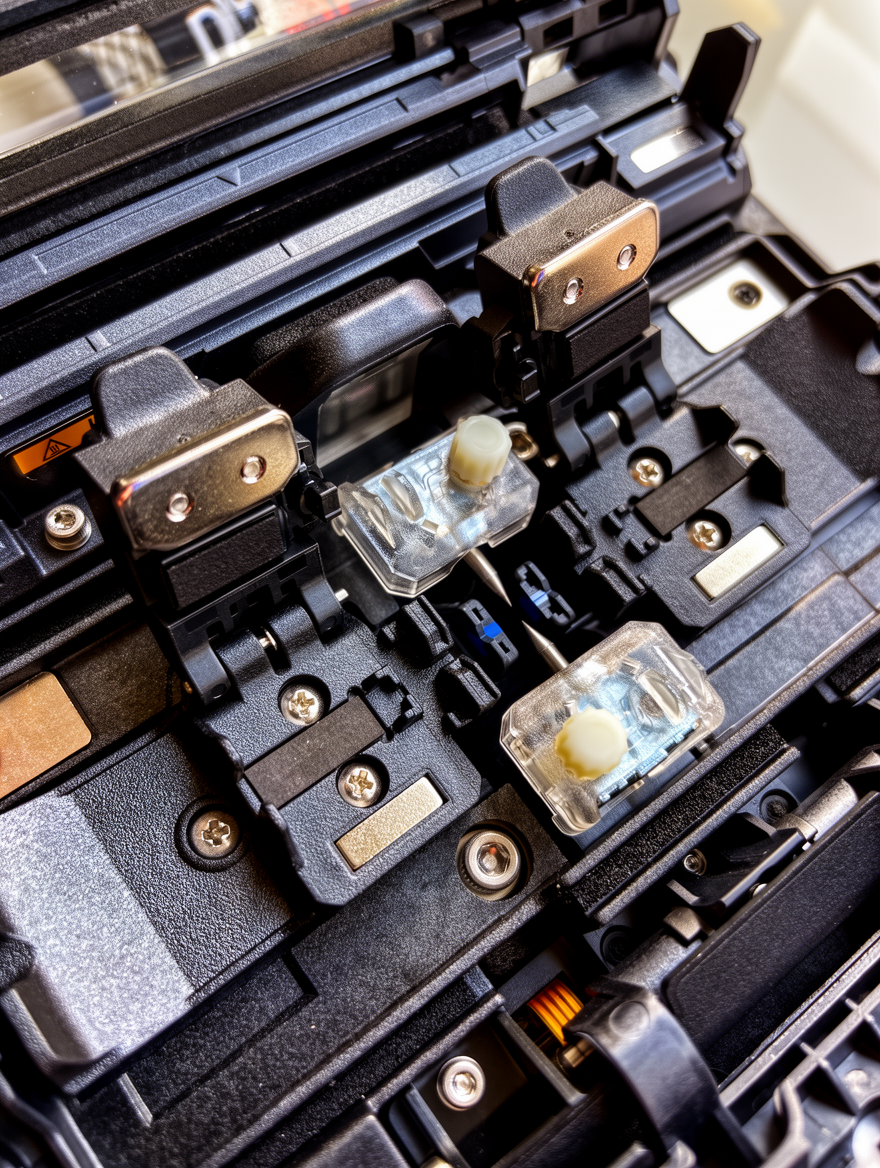

4. Allineamento e Fusione: Le fibre vengono posizionate nella giuntatrice. La macchina effettua l'allineamento automatico (sul core o sul cladding tramite telecamere) e attiva l'arco voltaico che fonde i due capi.

5. Protezione della giunzione: La fibra giuntata, priva di rivestimento, è estremamente fragile. Viene quindi protetta applicando un tubetto termorestringente con un'anima in acciaio (chiamato coprigiunto o smouvet), scaldato in un piccolo forno integrato nella giuntatrice.

Analisi delle Cause di Attenuazione (Perdite)

Le perdite di segnale in una giunzione possono essere causate da fattori intrinseci (legati alla fabbricazione della fibra) o estrinseci (legati all'abilità dell'operatore o alla qualità degli strumenti).
